つい先日、R2012bが出ました。R2012aまでと違い、ユーザーインターフェースが大幅に変わっています。個人的には良くなっていると思います。

Simulinkの描画エンジンを１から作り直したんじゃないかと思うのですが、モデルの表示も良くなっています。

たとえば、これまでのSimulinkだと、画面の表示比率によって注釈がズレてしまってイヤーな気分になったものですが、R2012bではそういう変な挙動が緩和されています。（下図のシアン色なのが注釈で、ブロックの下敷きとして使っています。）

さて、Simulinkモデルをイジっていると、GUIがどう変わったかより先に、ショートカットキーが気になります。そこで、よく使うショートカットキーについて確かめてみました。

R2012aまでの場合

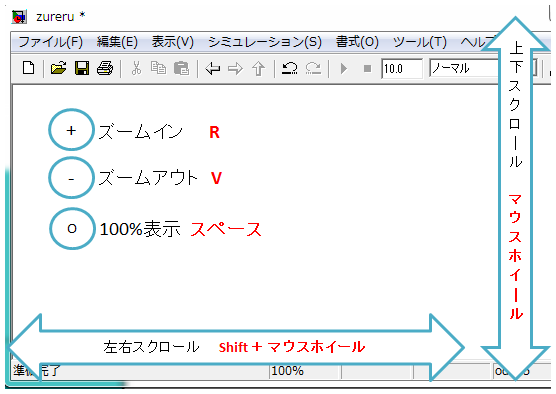

私がよくつかうキーは、だいたい次の絵のとおりです。

「１つ上のサブシステム」も、１キーで実現できたら是非使いたいんですが、あんまりそういう要望は無いんでしょうか。

R2012bの場合

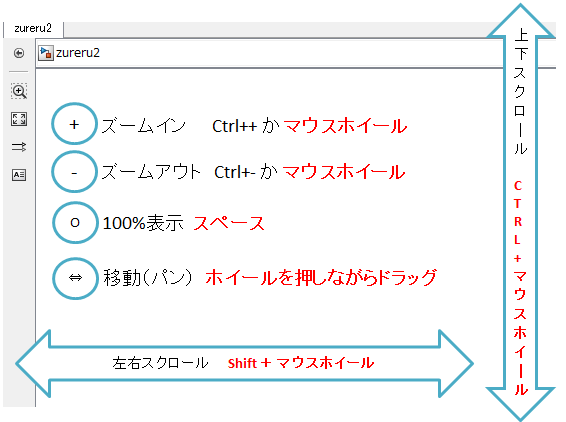

デフォルト設定だと、次のとおりです。

R2012aまでは、マウスホイールでスクロールしていました。しかし、R2012bではこれがズームイン・ズームアウトに変わっています。モデルをスクロールしようとしたら、いきなり縮小表示されてビックリしました。

あと、ズームインの R や V が効かなくなっていて、代わりに CTRL + + とか、 CTRL + – とかになっています。あくまで個人的な意見ですが、これはビミョーな感じです。

ただ、ホイールを押しながらドラッグ することでパン（移動）できるのはグッドですね。

R2012b 変更してみた

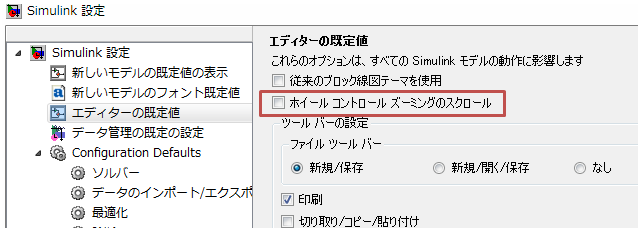

Simulinkのメニュー「ファイル」＞「Simulink環境設定」にて、「ホイールコントロール ズーミングのスクロール」を外してみました。

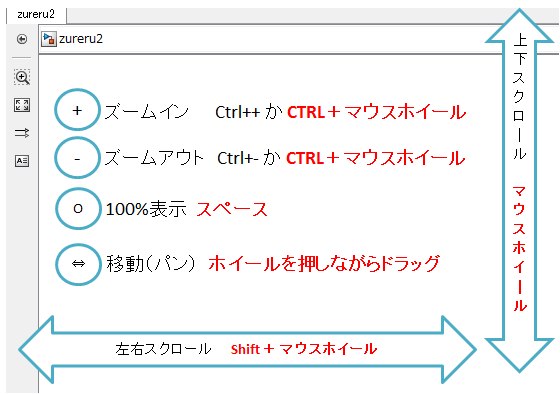

すると、こんな感じになりました。

マウスホイールでスクロールというのは、R2012aまでと同じです。

ズームイン・ズームアウトは、CTRL＋マウスホイールとなります。Excelとかがそんな感じなので、個人的にはこっちの方が分かりやすいです。

その他

R2012bでは、いろいろ大きく変わっています。ツール屋さんとしては、

・Simulinkモデルの実行中、「巻き戻し」ができるようになった。１０秒前に戻る、とか。
・ツールのパッケージングやインストールを、MATLABが面倒みてくれるようになった
・ブロックのコメントアウトができるようになった

というあたりが気になっています。

ちょっと（というかずっと）忙しいので何時になるのかわかりませんが、そのうち何がしか書いてみたいと思っています。
