ぷち影響解析ツール
ぷち影響解析ツールが欲しいという記事を書きましたところ、通りすがりのSL初心者様がそのものズバリのツールを作って下さいました。
それをベースにほんの少しだけ調整をいれたものを、公開します。

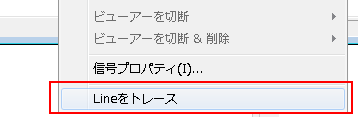

使い方はとっても簡単で、信号線を右クリックして「Lineをトレース」をクリックするだけです。

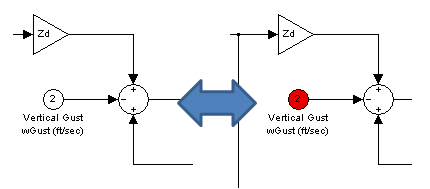

すると、接続先のブロックがパカッパカッと点滅してくれます。
インストール
Line Tracerは、２つのファイルで構成されています。ZIPファイル中のフォルダー line_tracerをPC上のどこかに配置した上で、そこにMATLAB Pathを通していただければインストール完了です。
パスを設定した直後は、MATLABコマンドプロンプトにて、
sl_refresh_customizations
と入力してください。
このコマンドは、Simulinkメニュー等のカスタマイズ設定をリフレッシュするためのものです。Line Tracerを新たにMATLABパスに加えたため、必要となりました。
MATLAB起動時に Line TracerのあるフォルダがMATLABパスに設定されているようであれば、いちいち実行する必要はありません。
お好きにお使いいただいてかまいませんが、何かあっても責任は取れませんのであしからず。
足りない機能
Line Tracer Ver1.00では、信号線を前にたどる（＝伝播先を見つける）ことはできますが、後ろにたどる（＝ソースを見つける）ことはできません。これはこれで欲しい機能なので、そのうち機能追加するかもわかりません。
もう１点、ブロックが多すぎて１画面に納まらないような場合の対処も必要です。ブロックが多すぎる場合、画面をスクロールさせていかないと全ブロックを表示できません。すると、せっかくLine Tracerが見つけたいブロックを点滅させているのに、それが画面に表示されていないという悲劇も考えられます。
これに関しては、次のような処理をするのが理想です。
（１）点滅させたいブロックが確実に表示されるよう、画面をスクロールする
（２）点滅させたいブロックを点滅させる
これも、そのうち対処したいところです。
